Giới thiệu: Sự Tiến Hóa Tất Yếu Của Hạ Tầng CNTT

Trong kỷ nguyên số hóa mạnh mẽ, hạ tầng CNTT của các doanh nghiệp không còn gói gọn trong các phòng máy chủ vật lý (On-premises) riêng lẻ. Sự bùng nổ của kiến trúc Điện toán đám mây lai (Hybrid Cloud), Đa đám mây (Multi-cloud), hệ thống container (Kubernetes/Docker) và các kiến trúc Microservices đã đẩy tính phức tạp của hệ thống lên mức cực hạn.

Mô hình giám sát truyền thống (Monitoring) – vốn dựa trên việc thiết lập các ngưỡng cảnh báo tĩnh và phản ứng sau khi sự cố đã xảy ra (Reactive) – đã hoàn toàn bất lực trước các hệ thống phân tán hiện đại. Doanh nghiệp ngày nay không chỉ cần biết “Hệ thống có đang chạy không?” mà phải trả lời được câu hỏi: “Tại sao hệ thống chạy chậm, trải nghiệm người dùng bị ảnh hưởng do đâu, và làm thế nào để tự động sửa chữa trước khi sập?”

Đó là lý do dẫn đến cuộc dịch chuyển mang tính bước ngoặt sang Khả năng quan sát toàn diện (Observability) kết hợp Trí tuệ nhân tạo trong vận hành CNTT (AIOps). Bài viết này sẽ phân tích chuyên sâu về mặt kiến trúc giải pháp (Solution Architecture) và xu hướng vận hành hiện đại của hệ sinh thái này.

1. Bản Chất Cuộc Chuyển Dịch: Monitoring vs. Observability & AIOps

Để xây dựng một chiến lược vận hành công nghệ vững chắc, việc phân biệt rõ ràng bản chất của các khái niệm này là điều tiên quyết:

• Monitoring (Giám sát truyền thống): Tập trung vào những rủi ro đã biết trước (Known-knowns). Hệ thống thu thập các chỉ số định kỳ và kích hoạt cảnh báo khi vượt ngưỡng (ví dụ: CPU > 90%). Cách tiếp cận này tạo ra các lỗ hổng lớn khi hệ thống phân tán gặp các lỗi logic chưa từng có tiền lệ (Unknown-unknowns).

• Observability (Khả năng quan sát): Là thuộc tính của một hệ thống, cho phép suy diễn trạng thái bên trong của hệ thống đó dựa trên các dữ liệu đầu ra (Telemetry Data). Không chỉ nhìn ở bề nổi, Observability cho phép kỹ sư đặt những câu hỏi tự do để truy vết nguồn gốc của một lỗi phát sinh ở bất kỳ tầng nào.

• AIOps (Artificial Intelligence for IT Operations): Là tầng tư duy tối cao. AIOps áp dụng các thuật toán học máy (Machine Learning) và AI để xử lý khối lượng dữ liệu khổng lồ do Observability thu thập, từ đó tự động hóa việc phát hiện bất thường, giảm nhiễu cảnh báo và đưa ra các quyết định “tự chữa lành” (Self-healing).

Bảng So Sánh Chiến Lược

2. Solution Architecture: Thiết Kế Kiến Trúc Intelligent Hybrid Cloud Observability Platform

Giám sát hạ tầng cntt: Vai Trò Quan Trọng Trong Quản Lý Nguồn Lực

Dưới đây là bản thiết kế kiến trúc tổng thể của một nền tảng quan sát thông minh, tối ưu hóa cho môi trường Hybrid Cloud bằng việc kết hợp ba công nghệ tiên phong: eBPF (Thu thập không can thiệp), OpenTelemetry (Chuẩn hóa dữ liệu) và AIOps Engine (Datadog hoặc Dynatrace).

Sơ Đồ Khối Kiến Trúc Tổng Thể

Phân Tích Chi Tiết Các Thành Phần Kiến Trúc

Lớp 1 & 2: Hạ Tầng Và Thu Thập Dữ Liệu Lai Động (Infrastructure & Data Collection)

Môi trường Hybrid Cloud đòi hỏi các phương thức thu thập dữ liệu linh hoạt để không làm ảnh hưởng đến hiệu năng hệ thống:

• eBPF Agent (Extended Berkeley Packet Filter): Chạy trực tiếp trong không gian nhân (Kernel space) của hệ điều hành Linux. Công nghệ này cho phép giám sát toàn bộ các lệnh hệ thống (Syscalls). eBPF tự động ghi nhận các chỉ số mạng (TCP drops, latency, throughput), các hành vi của Container và tiến trình mà không cần chỉnh sửa bất kỳ dòng mã nguồn nào của ứng dụng. Dữ liệu từ Kernel được chuyển lên OTel Collector ở không gian người dùng (User space) qua cơ chế eBPF Maps với độ trễ (overhead) cực thấp (< 1%).

• OpenTelemetry SDK (Application Instrumentation): Đối với các ứng dụng cốt lõi cần giám sát sâu vào logic nghiệp vụ và các giao dịch tài chính (Business transactions), lập trình viên sẽ nhúng thư viện OTel SDK để chủ động ghi nhận các chỉ số tùy biến (Custom Metrics) và chi tiết dấu vết (Spans/Traces).

• Cloud-Native Collectors: Tự động kéo dữ liệu (Metrics/Logs) từ các dịch vụ dùng sẵn của nhà cung cấp Cloud (như AWS CloudWatch, Azure Monitor) của các cấu phần như AWS RDS, S3, Lambda về hệ thống tập trung.

Lớp 3: Cổng Xử Lý Trung Gian (OpenTelemetry Collector Gateway)

Đóng vai trò là “bộ não điều phối” dữ liệu đặt tại biên của từng môi trường trước khi đẩy về nền tảng Cloud SaaS:

• Data Enrichment (Làm giàu dữ liệu): Tự động gán nhãn ngữ cảnh đồng nhất (Metadata Tags) cho mọi luồng dữ liệu truyền qua (ví dụ: env:production, datacenter:hanoi-dc, cluster:k8s-prod).

• Tail-based Sampling (Lấy mẫu thông minh): Thay vì đẩy 100% dữ liệu Traces về Cloud gây lãng phí chi phí lưu trữ, OTel Gateway sẽ giữ các Traces trong bộ nhớ đệm tạm thời. Nếu một request thành công (HTTP 200), nó sẽ giảm tỷ lệ lấy mẫu. Nếu một request lỗi (HTTP 500) hoặc phản hồi chậm (> 2000ms), Gateway sẽ gửi toàn bộ Trace chi tiết đó về trung tâm để phục vụ điều tra sự cố.

• Security & Data Masking: Tự động phát hiện và mã hóa hoặc xóa bỏ các dữ liệu nhạy cảm (PII như số thẻ tín dụng, mật khẩu, thông tin cá nhân khách hàng) xuất hiện trong Logs trước khi truyền ra ngoài Internet.

Lớp 4: Nền Tảng Trí Tuệ Nhân Tạo (AIOps Platform – Datadog / Dynatrace)

Toàn bộ dữ liệu sau khi chuẩn hóa dưới định dạng OTLP (OpenTelemetry Protocol) được truyền qua kênh bảo mật HTTPS về nền tảng AIOps. Tại đây, các bộ máy AI (như Dynatrace Davis hoặc Datadog Watchdog) sẽ thực hiện:

• Smart Topology Mapping: Tự động vẽ bản đồ liên kết động của toàn bộ hệ thống. AI hiểu rõ mối quan hệ từ một hành động click chuột của người dùng trên ứng dụng chạy ở AWS, đi qua đường truyền mạng, đến câu lệnh truy vấn chạy dưới cơ sở dữ liệu Oracle đặt tại On-premises.

• Bốn Cột Trụ Dữ Liệu Toàn Diện (The 4 Pillars of Telemetry): Không chỉ dừng lại ở Metrics (Chỉ số), Logs (Nhật ký), Traces (Dấu vết), hệ thống tích hợp thêm Profiles (Bản sơ lược hiệu năng). Cột trụ thứ tư này cho phép AI phân tích mức độ tiêu thụ tài nguyên của từng hàm, từng dòng code trong thời gian thực (Continuous Profiling) để chỉ ra chính xác điểm nghẽn mã nguồn.

3. Quy Trình Vận Hành Thông Minh: Từ Cảnh Báo Đến Tự Chữa Lành (Closed-Loop Automation)

Sức mạnh thực sự của sự kết hợp giữa Observability và AIOps được thể hiện rõ nhất khi hệ thống gặp sự cố nghiêm trọng. Dưới đây là kịch bản vận hành tự động hóa khép kín khi Hệ thống Database On-Premises bị quá tải:

4. Lợi Ích Chiến Lược Dành Cho Doanh Nghiệp

Việc triển khai kiến trúc Observability & AIOps mang lại những giá trị kinh tế và vận hành vượt trội cho các tổ chức, doanh nghiệp:

1. Tối Ưu Hóa Chi Phí Vận Hành (OpEx): Cơ chế lọc và lấy mẫu thông minh (Tail-based Sampling) tại OpenTelemetry Gateway giúp doanh nghiệp giảm tới 30% – 40% chi phí băng thông và lưu trữ dữ liệu trên các nền tảng Cloud SaaS đắt đỏ.

2. Giảm Thiểu Tối Đa Chỉ Số MTTR (Mean Time To Resolution): Nhờ khả năng phân tích nguyên nhân gốc rễ (RCA) bằng AI chỉ trong vài giây, thời gian tìm kiếm và khắc phục lỗi giảm từ vài giờ đồng hồ xuống còn vài phút, bảo vệ uy tín thương hiệu và giảm thiệt hại tài chính do Downtime.

3. Loại Bỏ Tình Trạng “Báo Động Giả” (Alert Fatigue): Việc chuyển từ ngưỡng tĩnh sang ngưỡng động dựa trên AI giúp triệt tiêu lên tới 90% các cảnh báo rác, giúp đội ngũ kỹ sư tập trung năng lượng vào các tác vụ mang lại giá trị cao hơn thay vì bị kiệt sức vì các cuộc gọi báo động trong đêm.

4. Kiến Trúc Linh Hoạt, Không Bị Khóa Nhà Cung Cấp (Vendor Lock-in): Nhờ sử dụng tiêu chuẩn mở toàn cầu OpenTelemetry và eBPF ở tầng thu thập, doanh nghiệp hoàn toàn làm chủ dữ liệu của mình. Việc chuyển đổi từ nhà cung cấp phân tích này sang nhà cung cấp khác có thể thực hiện chỉ bằng cách thay đổi cấu hình xuất dữ liệu (Exporter) mà không cần can thiệp lại vào hạ tầng hệ thống hay mã nguồn ứng dụng.

5.

The post GIÁM SÁT TOÀN DIỆN HỆ THỐNG CÔNG NGHỆ THÔNG TIN appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Trong thực tế, nhiều dự án chỉ tập trung vào số lượng camera, độ phân giải và thương hiệu thiết bị mà chưa tính toán kỹ dung lượng lưu trữ. Hậu quả là sau khi bàn giao, hệ thống không lưu đủ số ngày theo yêu cầu, dữ liệu bị ghi đè sớm, playback chậm hoặc mất dữ liệu khi ổ cứng hỏng.

Đối với chung cư, dữ liệu camera không chỉ phục vụ giám sát thông thường mà còn là bằng chứng quan trọng khi xảy ra các sự cố như mất tài sản, va chạm xe, tranh chấp cư dân, sự cố thang máy, sự cố an ninh hoặc các vấn đề liên quan đến vận hành tòa nhà. Vì vậy, thiết kế lưu trữ camera cần được thực hiện bài bản ngay từ giai đoạn đầu.

1. Vai trò của hệ thống lưu trữ Camera

Hệ thống lưu trữ Camera có nhiệm vụ ghi nhận, bảo quản và cho phép truy xuất lại dữ liệu hình ảnh khi cần thiết.

Một hệ thống lưu trữ tốt cần đáp ứng các yêu cầu:

• Ghi hình liên tục 24/7.
• Lưu đủ số ngày theo yêu cầu thiết kế.
• Hỗ trợ xem lại nhanh.
• Không mất dữ liệu khi một ổ cứng bị lỗi.
• Có khả năng mở rộng dung lượng.
• Có cảnh báo khi ổ cứng hỏng.
• Đảm bảo tốc độ ghi và đọc đồng thời.
• Phù hợp với quy mô số lượng camera.

Trong các tòa nhà chung cư, yêu cầu lưu trữ phổ biến thường từ 15 ngày đến 30 ngày. Với các khu vực đặc biệt như hầm xe, sảnh, cổng ra vào hoặc khu vực có yêu cầu an ninh cao, thời gian lưu có thể cần dài hơn.

2. Các yếu tố ảnh hưởng đến dung lượng lưu trữ

Dung lượng lưu trữ camera không thể tính đơn giản theo số lượng camera. Cùng một số lượng camera nhưng chỉ cần thay đổi độ phân giải, bitrate hoặc số ngày lưu thì dung lượng có thể khác nhau rất lớn.

Các yếu tố chính gồm:

Số lượng camera

Số lượng camera càng nhiều thì dung lượng lưu trữ càng lớn.

Ví dụ:

• 50 camera.
• 100 camera.
• 200 camera.
• 500 camera.

Mỗi camera đều tạo ra một luồng dữ liệu liên tục về NVR hoặc hệ thống VMS.

Với chung cư cao tầng, số lượng camera thường tập trung nhiều tại:

• Hầm xe.
• Sảnh.
• Thang máy.
• Hành lang.
• Cổng ra vào.
• Phòng kỹ thuật.

Độ phân giải camera

Độ phân giải càng cao thì dung lượng càng lớn.

Một số độ phân giải phổ biến:

• 2MP.
• 4MP.
• 5MP.
• 8MP.
• 12MP.

Trong các dự án chung cư hiện nay, 4MP là mức khá phổ biến vì cân bằng giữa chất lượng hình ảnh và dung lượng lưu trữ.

Camera 8MP cho hình ảnh chi tiết hơn nhưng dung lượng lưu trữ và băng thông cũng tăng đáng kể.

Chuẩn nén H.265

Chuẩn nén ảnh hưởng trực tiếp đến dung lượng lưu trữ.

Các chuẩn phổ biến:

• H.264.
• H.265.
• H.265+ tùy từng hãng.

H.265 giúp giảm dung lượng đáng kể so với H.264 trong cùng điều kiện hình ảnh.

Tuy nhiên, hiệu quả nén còn phụ thuộc vào:

• Chuyển động trong khung hình.
• Ánh sáng.
• Độ nhiễu ban đêm.
• Cấu hình bitrate.
• Chất lượng cảm biến camera.

Không nên chỉ dựa vào quảng cáo của hãng mà cần tính toán theo bitrate thực tế.

Số ngày lưu trữ

Đây là yêu cầu quan trọng nhất từ chủ đầu tư.

Ví dụ:

• Lưu 7 ngày.
• Lưu 15 ngày.
• Lưu 30 ngày.
• Lưu 60 ngày.

Số ngày lưu càng dài thì dung lượng càng lớn.

Nếu cùng một hệ thống 200 camera, lưu 30 ngày sẽ cần dung lượng gấp đôi so với lưu 15 ngày.

Bitrate thực tế

Bitrate là yếu tố quyết định trực tiếp đến dung lượng.

Ví dụ tham khảo:

Bitrate thực tế có thể tăng vào ban đêm, khi bật hồng ngoại hoặc khi khu vực có nhiều chuyển động.

3. Công thức tính dung lượng lưu trữ Camera

Có thể tính nhanh dung lượng lưu trữ theo công thức:

Dung lượng/ngày = Bitrate x 86.400 giây / 8

Trong đó:

• Bitrate tính theo Mbps.
• 86.400 là số giây trong một ngày.
• Chia 8 để đổi từ bit sang byte.

Công thức thực tế dễ nhớ:

1 Mbps ghi liên tục trong 1 ngày ≈ 10.8 GB

Ví dụ:

Camera 4MP H.265 sử dụng bitrate trung bình 5Mbps.

Dung lượng cho 1 camera/ngày:

5 x 10.8GB = 54GB/ngày

Nếu lưu 30 ngày:

54GB x 30 = 1.620GB ≈ 1.62TB/camera

Nếu có 200 camera:

1.62TB x 200 = 324TB

Tuy nhiên trong thực tế, khi sử dụng các cơ chế nén thông minh, ghi hình theo chuyển động, tối ưu bitrate và cấu hình phù hợp, dung lượng có thể giảm đáng kể.

Vì vậy với hệ thống:

• 200 Camera.
• 4MP.
• H.265.
• Lưu 30 ngày.

Dung lượng thực tế thường nằm trong khoảng:

150TB – 250TB

Tùy theo bitrate, mức độ chuyển động, chuẩn nén và chính sách ghi hình.

4. Ví dụ tính toán cho hệ thống 200 Camera

Giả định:

• Số lượng camera: 200.
• Độ phân giải: 4MP.
• Chuẩn nén: H.265.
• Thời gian lưu: 30 ngày.
• Bitrate trung bình: 3.5Mbps.

Dung lượng cho 1 camera/ngày:

3.5 x 10.8GB = 37.8GB/ngày

Dung lượng cho 1 camera/30 ngày:

37.8 x 30 = 1.134GB ≈ 1.13TB

Dung lượng cho 200 camera:

1.13TB x 200 = 226TB

Như vậy, hệ thống cần khoảng 226TB dung lượng usable.

Nếu cộng thêm dự phòng vận hành, metadata, sai số cấu hình và tăng bitrate ban đêm, nên thiết kế khoảng 250TB usable.

5. Lựa chọn mô hình lưu trữ

Tùy theo quy mô dự án, có thể lựa chọn các mô hình lưu trữ khác nhau.

Lưu trữ trực tiếp trên NVR

Đây là mô hình phổ biến với các dự án quy mô nhỏ và vừa.

Ưu điểm:

• Dễ triển khai.
• Chi phí hợp lý.
• Quản lý đơn giản.
• Phù hợp với hệ thống độc lập.

Phù hợp với:

• Dưới 100 camera.
• Chung cư nhỏ.
• Văn phòng.
• Nhà xưởng quy mô vừa.

Nhược điểm:

• Khả năng mở rộng hạn chế.
• Hiệu năng phụ thuộc vào từng NVR.
• Khi NVR lỗi có thể ảnh hưởng nhiều camera.

Lưu trữ bằng NVR phân tán

Mô hình này sử dụng nhiều NVR đặt theo khu vực hoặc theo block.

Ví dụ:

• NVR cho hầm xe.
• NVR cho sảnh.
• NVR cho hành lang.
• NVR cho khu tiện ích.

Ưu điểm:

• Phân tải tốt.
• Dễ khoanh vùng sự cố.
• Không phụ thuộc vào một thiết bị duy nhất.

Phù hợp với:

• Chung cư nhiều block.
• Dự án có nhiều khu vực độc lập.
• Hệ thống từ 100 đến 300 camera.

Lưu trữ tập trung bằng NAS/SAN

Đối với các hệ thống lớn, việc sử dụng NAS hoặc SAN là lựa chọn chuyên nghiệp hơn.

Ưu điểm:

• Dung lượng lớn.
• Dễ mở rộng.
• Hỗ trợ RAID mạnh.
• Quản lý tập trung.
• Phù hợp với VMS chuyên nghiệp.
• Hỗ trợ nhiều luồng ghi và đọc đồng thời.

Phù hợp với:

• Trên 300 camera.
• Khu đô thị.
• Tổ hợp chung cư lớn.
• Trung tâm thương mại.
• Dự án yêu cầu lưu trữ dài ngày.

6. Thiết kế RAID cho lưu trữ Camera

RAID giúp bảo vệ dữ liệu khi ổ cứng bị lỗi.

Trong hệ thống camera, ổ cứng hoạt động liên tục 24/7 nên rủi ro hỏng ổ là rất thực tế.

RAID 0

Không khuyến nghị sử dụng.

Ưu điểm:

• Tận dụng tối đa dung lượng.
• Tốc độ cao.

Nhược điểm:

• Hỏng một ổ là mất dữ liệu.
• Không có dự phòng.

RAID 5

RAID 5 là lựa chọn cân bằng giữa dung lượng và an toàn dữ liệu.

Ưu điểm:

• Tiết kiệm dung lượng hơn RAID 6.
• Có khả năng chịu lỗi một ổ cứng.
• Phù hợp với hệ thống vừa và nhỏ.

Nhược điểm:

• Nếu trong quá trình rebuild có thêm một ổ hỏng thì có nguy cơ mất dữ liệu.
• Thời gian rebuild ổ dung lượng lớn có thể kéo dài.

RAID 5 phù hợp khi muốn “đỡ tốn ổ cứng mà vẫn có dự phòng”.

RAID 6

RAID 6 an toàn hơn RAID 5.

Ưu điểm:

• Chịu lỗi đồng thời hai ổ cứng.
• Phù hợp với hệ thống lớn.
• Giảm rủi ro khi rebuild.

Nhược điểm:

• Tốn thêm dung lượng tương đương hai ổ.
• Chi phí cao hơn RAID 5.

Đối với hệ thống camera lớn, RAID 6 thường được khuyến nghị hơn RAID 5.

Hot Spare

Hot Spare là ổ cứng dự phòng nóng.

Khi một ổ trong RAID bị lỗi, hệ thống có thể tự động sử dụng ổ Hot Spare để rebuild.

Đây là tính năng rất nên có trong các hệ thống camera quan trọng.

7. NVR dự phòng

Trong các dự án nhỏ, hệ thống thường chỉ có một NVR.

Tuy nhiên với chung cư lớn, nếu một NVR lỗi có thể làm gián đoạn ghi hình của hàng chục hoặc hàng trăm camera.

Vì vậy cần xem xét NVR dự phòng.

Các mô hình có thể áp dụng:

• NVR dự phòng nóng.
• NVR dự phòng lạnh.
• NVR phân tán theo khu vực.
• VMS hỗ trợ failover recording.

Kinh nghiệm thực tế

Nếu hệ thống có trên 100 camera, không nên gom toàn bộ vào một NVR duy nhất.

Nên chia theo khu vực:

• Hầm xe.
• Sảnh.
• Hành lang.
• Thang máy.
• Ngoài trời.

Khi một NVR lỗi, chỉ một khu vực bị ảnh hưởng thay vì toàn bộ tòa nhà.

8. Các lỗi phổ biến trong thiết kế lưu trữ Camera

Chỉ tính theo dung lượng ổ cứng raw

Đây là lỗi phổ biến.

Ví dụ:

Một hệ thống có 12 ổ 20TB.

Dung lượng raw:

12 x 20TB = 240TB

Nhưng sau khi cấu hình RAID 5 hoặc RAID 6, dung lượng usable sẽ thấp hơn.

Ngoài ra còn phải trừ:

• Dung lượng hệ thống.
• Metadata.
• Dung lượng dự phòng.
• Sai số định dạng ổ.

Không tính bitrate thực tế

Nhiều thiết kế chỉ ghi chung “Camera 4MP” mà không xác định bitrate.

Điều này rất nguy hiểm vì cùng 4MP nhưng bitrate có thể khác nhau rất lớn.

Không tính lưu lượng playback

Hệ thống không chỉ ghi hình mà còn phải phục vụ xem lại.

Nếu nhiều người cùng playback, hệ thống lưu trữ có thể bị quá tải.

Không dự phòng ổ cứng

Không sử dụng RAID hoặc không có Hot Spare có thể dẫn đến mất dữ liệu khi ổ cứng hỏng.

Không có cảnh báo lỗi HDD

Nếu ổ cứng hỏng nhưng không có cảnh báo, hệ thống có thể âm thầm mất khả năng dự phòng trong thời gian dài.

9. Khuyến nghị thiết kế của VinaSTech

Đối với chung cư nhỏ:

• Dưới 100 camera.
• Có thể dùng NVR lưu trữ trực tiếp.
• RAID 5.
• Lưu 15–30 ngày.

Đối với chung cư vừa:

• 100–300 camera.
• NVR phân tán theo khu vực.
• RAID 5
• Có ổ Hot Spare cho khu vực quan trọng.

Đối với tổ hợp lớn:

• Trên 300 camera.
• Nên dùng VMS + NAS/SAN.
• RAID 5/RAID 6.
• NVR hoặc Recording Server dự phòng.
• Tách mạng lưu trữ riêng nếu cần.
• Giám sát tình trạng ổ cứng tập trung.

Thiết kế lưu trữ Camera không đơn thuần là tính xem cần bao nhiêu ổ cứng. Đây là bài toán tổng hợp giữa số lượng camera, độ phân giải, bitrate, chuẩn nén, thời gian lưu, mô hình ghi hình, RAID, khả năng mở rộng và độ an toàn dữ liệu.

Với hệ thống chung cư, dữ liệu camera có giá trị rất lớn trong vận hành và xử lý sự cố. Vì vậy, hệ thống lưu trữ cần được thiết kế theo nguyên tắc đủ dung lượng, có dự phòng, dễ mở rộng và có khả năng cảnh báo lỗi kịp thời.

Kinh nghiệm thực tế cho thấy chi phí đầu tư thêm cho RAID, Hot Spare hoặc NVR dự phòng thường nhỏ hơn rất nhiều so với thiệt hại khi mất dữ liệu camera trong một sự cố quan trọng.

The post  Thiết kế lưu trữ Camera cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Tuy nhiên, qua quá trình tư vấn và triển khai thực tế cho nhiều dự án chung cư, khách sạn, bệnh viện và nhà máy, chúng tôi nhận thấy rằng phần lớn các sự cố của hệ thống Camera IP không đến từ camera mà đến từ thiết kế mạng và nguồn PoE không đúng ngay từ đầu.

Rất nhiều công trình sau khi đưa vào vận hành xuất hiện các hiện tượng:

• Camera mất tín hiệu ngẫu nhiên.
• Camera tự khởi động lại.
• Hình ảnh giật, lag.
• Không ghi hình liên tục.
• Camera AI hoạt động không ổn định.
• Không đọc được biển số xe vào giờ cao điểm.

Nguyên nhân chủ yếu đến từ việc đánh giá thấp vai trò của hệ thống mạng và PoE trong giai đoạn thiết kế.

1. Vai trò của hệ thống mạng trong Camera IP

Khác với Camera Analog chỉ truyền tín hiệu hình ảnh, Camera IP hoạt động như một thiết bị mạng hoàn chỉnh.

Mỗi camera bao gồm:

• Bộ xử lý CPU.
• Hệ điều hành nhúng.
• Địa chỉ IP.
• Bộ mã hóa video.
• Cổng mạng Ethernet.
• Nhiều tính năng AI.

Do đó camera cần:

• Kết nối mạng ổn định.
• Băng thông đủ lớn.
• Nguồn điện ổn định.
• Hệ thống chuyển mạch phù hợp.

Nếu mạng không được thiết kế đúng, chất lượng hình ảnh sẽ bị ảnh hưởng ngay cả khi sử dụng camera cao cấp.

2. Công nghệ PoE là gì?

PoE (Power over Ethernet) là công nghệ cho phép truyền đồng thời:

• Dữ liệu mạng.
• Nguồn điện.

trên cùng một sợi cáp mạng.

Điều này giúp loại bỏ việc kéo thêm nguồn điện riêng cho từng camera.

Lợi ích của PoE

Giảm chi phí thi công.

Không cần ổ cắm điện tại vị trí camera.

Đơn giản hóa hệ thống dây dẫn.

Quản lý nguồn tập trung.

Khởi động lại camera từ xa.

Dễ bảo trì.

Tăng tính thẩm mỹ cho công trình.

Hiện nay gần như 100% hệ thống Camera IP trong chung cư đều sử dụng PoE.

3. Các chuẩn PoE phổ biến

PoE (IEEE 802.3af)

Đây là chuẩn PoE cơ bản.

Công suất cấp nguồn:

• Tối đa 15.4W mỗi cổng.
• Công suất thực tế tại thiết bị khoảng 12.95W.

Ứng dụng:

• Camera Dome thông thường.
• Camera Bullet cơ bản.
• Điện thoại IP.
• Thiết bị Access Control.

Kinh nghiệm thực tế

Đối với Camera 2MP hoặc 4MP thông thường, PoE chuẩn af thường đáp ứng tốt.

Tuy nhiên khi bật hồng ngoại hoặc AI, nhiều camera có thể tiêu thụ gần mức tối đa.

PoE+ (IEEE 802.3at)

PoE+ là chuẩn được sử dụng phổ biến nhất hiện nay.

Công suất cấp nguồn:

• Tối đa 30W mỗi cổng.
• Công suất thực tế tại thiết bị khoảng 25.5W.

Ứng dụng:

• Camera AI.
• Camera PTZ cỡ nhỏ.
• Camera hồng ngoại công suất cao.
• Access Point Wifi 6.

Kinh nghiệm thực tế

Đối với các dự án chung cư mới, PoE+ nên được xem là tiêu chuẩn tối thiểu.

Lý do:

• Camera ngày càng sử dụng nhiều tính năng AI.
• Hồng ngoại mạnh hơn.
• Nhiều camera tích hợp loa và micro.
• Công suất tiêu thụ ngày càng tăng.

Hi-PoE (IEEE 802.3bt)

Hi-PoE hoặc PoE++ là chuẩn cấp nguồn công suất cao.

Công suất:

• 60W.
• 90W.
• Thậm chí trên 100W tùy thiết bị.

Ứng dụng:

• Camera PTZ tốc độ cao.
• Camera nhận diện biển số.
• Camera AI cao cấp.
• Thiết bị điều khiển ngoài trời.
• Màn hình quảng cáo IP.

Kinh nghiệm thực tế

Không nên triển khai Hi-PoE đại trà.

Chỉ nên sử dụng cho:

• Camera PTZ.
• Camera LPR.
• Thiết bị đặc thù.

Vì chi phí thiết bị và điện năng tiêu thụ cao hơn đáng kể.

4. Tính toán công suất PoE

Đây là bước thường bị bỏ qua trong nhiều dự án.

Nhiều kỹ sư chỉ quan tâm:

• Camera bao nhiêu chiếc.
• Switch bao nhiêu port.

Nhưng không tính tổng công suất tiêu thụ.

Đây là nguyên nhân gây ra hàng loạt sự cố sau khi vận hành.

Ví dụ thực tế

Dự án:

• 48 Camera IP.
• Mỗi camera tiêu thụ 12W.

Tổng công suất:

48 × 12W = 576W

Nhiều người sẽ lựa chọn switch PoE 600W.

Tuy nhiên đây là sai lầm.

Cần tính thêm:

• Suy hao cáp.
• Công suất IR ban đêm.
• Công suất AI.
• Dự phòng tương lai.

Nguyên tắc thiết kế thực tế:

PoE Budget ≥ Tổng tải x 1.3

Áp dụng:

576W × 1.3 = 748.8W

Do đó nên lựa chọn switch:

• PoE Budget 740W hoặc cao hơn.
• Tốt nhất từ 800W trở lên.

Khuyến nghị của VinaSTech

Luôn dự phòng:

• 30% công suất PoE.
• 20% số lượng port.

Không thiết kế hệ thống hoạt động ở mức tải tối đa.

5. Tính toán băng thông Camera

Ngoài nguồn điện, băng thông là yếu tố quyết định hiệu năng của hệ thống.

Ví dụ Camera 4MP H.265

Bitrate trung bình:

• 3Mbps đến 6Mbps.

Giả sử:

48 Camera × 5Mbps

Tổng lưu lượng:

240 Mbps

Con số này chưa bao gồm:

• Lưu lượng xem trực tiếp.
• Lưu lượng playback.
• Dự phòng tăng bitrate.

Lưu lượng thực tế có thể lên tới:

300Mbps – 400Mbps.

Camera AI

Camera AI thường có bitrate:

• 6Mbps đến 12Mbps.

Nếu:

48 Camera AI × 8Mbps

Tổng lưu lượng:

384Mbps

Khi cộng thêm các phiên xem trực tiếp và quản trị:

Hệ thống có thể vượt 500Mbps.

6. Thiết kế uplink cho hệ thống Camera

Một trong những lỗi phổ biến nhất là chỉ tập trung vào camera mà quên tính toán uplink.

Ví dụ thực tế

Tầng hầm:

• 48 Camera.
• Bitrate trung bình 6Mbps.

Tổng lưu lượng:

288Mbps

Nếu cộng thêm:

• Playback.
• Quản trị.
• Dự phòng.

Lưu lượng có thể đạt:

500Mbps – 700Mbps.

Nếu uplink chỉ có:

1 x 1Gbps

Hệ thống vẫn hoạt động.

Nhưng khi mở nhiều màn hình giám sát cùng lúc hoặc playback dữ liệu, uplink có thể bị bão hòa.

Khuyến nghị

Đối với:

• Dưới 30 Camera: 1Gbps.
• 30 – 80 Camera: 2 x 1Gbps hoặc 10Gbps.
• Trên 80 Camera: 10Gbps.

Không nên thiết kế uplink vừa đủ.

7. Thiết kế VLAN cho Camera

Camera không nên dùng chung mạng với:

• Internet cư dân.
• Wifi khách.
• Máy tính văn phòng.

VLAN Camera riêng

Ví dụ:

VLAN 20 – Camera

Toàn bộ camera kết nối vào VLAN riêng.

Chỉ cho phép:

• NVR.
• VMS.
• Máy trạm giám sát.

được truy cập.

Lợi ích

Giảm Broadcast.

Tăng bảo mật.

Dễ quản lý IP.

Dễ xử lý sự cố.

Ổn định hơn.

Đây là tiêu chuẩn bắt buộc trong mọi dự án chuyên nghiệp.

8. Các lỗi thường gặp khi triển khai Camera IP

Thiếu PoE Budget

Đây là lỗi phổ biến nhất.

Biểu hiện:

• Camera tự reboot.
• Camera mất kết nối ban đêm.
• Hình ảnh chập chờn.

Nguyên nhân:

Switch không đủ công suất cấp nguồn.

Bài học thực tế

Rất nhiều dự án phải thay mới toàn bộ switch chỉ sau vài tháng vận hành.

Chi phí khắc phục thường cao hơn nhiều lần so với việc lựa chọn đúng thiết bị ngay từ đầu.

Uplink 1Gb bị nghẽn

Đây là lỗi thường gặp tại:

• Hầm xe.
• Sảnh.
• Khu vực có mật độ camera cao.

Biểu hiện:

• Playback chậm.
• Camera giật hình.
• Mất frame.
• Trễ hình.

Nguyên nhân:

Lưu lượng Camera vượt khả năng của uplink.

Giải pháp

• Sử dụng uplink 10Gb.
• Link Aggregation.
• Phân tải nhiều switch.
• Thiết kế lại kiến trúc mạng.

Không tính tải giờ cao điểm

Nhiều dự án chỉ tính bitrate trung bình.

Nhưng thực tế:

• Ban đêm.
• Trời mưa.
• Khu vực đông người.

bitrate có thể tăng 30–50%.

Nếu không dự phòng, hệ thống sẽ hoạt động không ổn định.

Không tính mở rộng tương lai

Sau khi bàn giao thường phát sinh:

• Camera bổ sung.
• Camera AI.
• Camera nhận diện biển số.
• Camera PTZ.

Nếu không dự phòng ngay từ đầu, rất dễ phải thay switch hoặc nâng cấp toàn bộ hạ tầng.

Thiết kế mạng cho Camera IP không chỉ là lựa chọn switch PoE và kết nối camera. Đây là bài toán tổng thể bao gồm nguồn điện, băng thông, VLAN, uplink, lưu lượng video và khả năng mở rộng trong tương lai.

Kinh nghiệm thực tế VinaSTech thấy phần lớn các sự cố Camera CCTV trong chung cư đều bắt nguồn từ việc thiết kế mạng chưa đúng hoặc tính toán PoE chưa đủ. Một hệ thống được thiết kế bài bản ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm đáng kể chi phí vận hành, giảm thiểu sự cố và đảm bảo khả năng khai thác dữ liệu hình ảnh trong suốt vòng đời công trình từ 10 đến 15 năm.

The post  Hệ thống mạng cho Camera IP – Thiết kế PoE, tính toán công suất và các bài học thực tế appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Nếu hệ thống mạng LAN được thiết kế không đúng ngay từ đầu, các hệ thống phía trên sẽ dễ gặp tình trạng mất kết nối, camera giật hình, truy cập chậm, khó mở rộng, khó vận hành và khó xử lý sự cố. Vì vậy, thiết kế mạng LAN cho chung cư cần được xem là một hạng mục hạ tầng kỹ thuật trọng yếu, không chỉ là việc kéo cáp và lắp switch đơn thuần.

Một hệ thống mạng LAN tốt cho chung cư cần đáp ứng các yêu cầu chính:

• Hoạt động ổn định 24/7.
• Có khả năng mở rộng trong tương lai.
• Phân tách rõ ràng các hệ thống bằng VLAN.
• Có dự phòng cho các tuyến uplink quan trọng.
• Đảm bảo băng thông cho camera, Wifi và các hệ thống quản lý.
• Dễ vận hành, dễ bảo trì và dễ khoanh vùng sự cố.
• Đáp ứng yêu cầu an toàn thông tin cho hệ thống vận hành tòa nhà.

1. Nguyên tắc thiết kế Core Network cho chung cư

Core Network là phần trung tâm của toàn bộ hệ thống mạng trong tòa nhà. Tất cả lưu lượng từ các tầng, các khu vực kỹ thuật và các hệ thống ELV đều hội tụ về Core Network.

Trong thực tế triển khai, Core Network thường được đặt tại phòng kỹ thuật trung tâm, phòng server, phòng MDF hoặc trung tâm điều hành của tòa nhà. Đây là nơi bố trí các thiết bị quan trọng như Core Switch, Firewall, Router, máy chủ quản lý, hệ thống lưu trữ camera và các phần mềm vận hành tập trung.

Khi thiết kế Core Network cần quan tâm đến các yếu tố sau:

• Tổng số tầng của tòa nhà.
• Số lượng camera IP.
• Số lượng điểm mạng.
• Số lượng Access Point Wifi.
• Số lượng thiết bị Access Control.
• Số lượng hệ thống cần tích hợp.
• Nhu cầu băng thông hiện tại và tương lai.
• Yêu cầu dự phòng khi có sự cố.
• Khả năng mở rộng thêm tòa nhà, block hoặc khu tiện ích.

Đối với các chung cư quy mô vừa và lớn, Core Network nên sử dụng switch Layer 3 có khả năng định tuyến nội bộ, chia VLAN, chạy giao thức dự phòng, hỗ trợ uplink tốc độ cao và có khả năng quản trị tập trung.

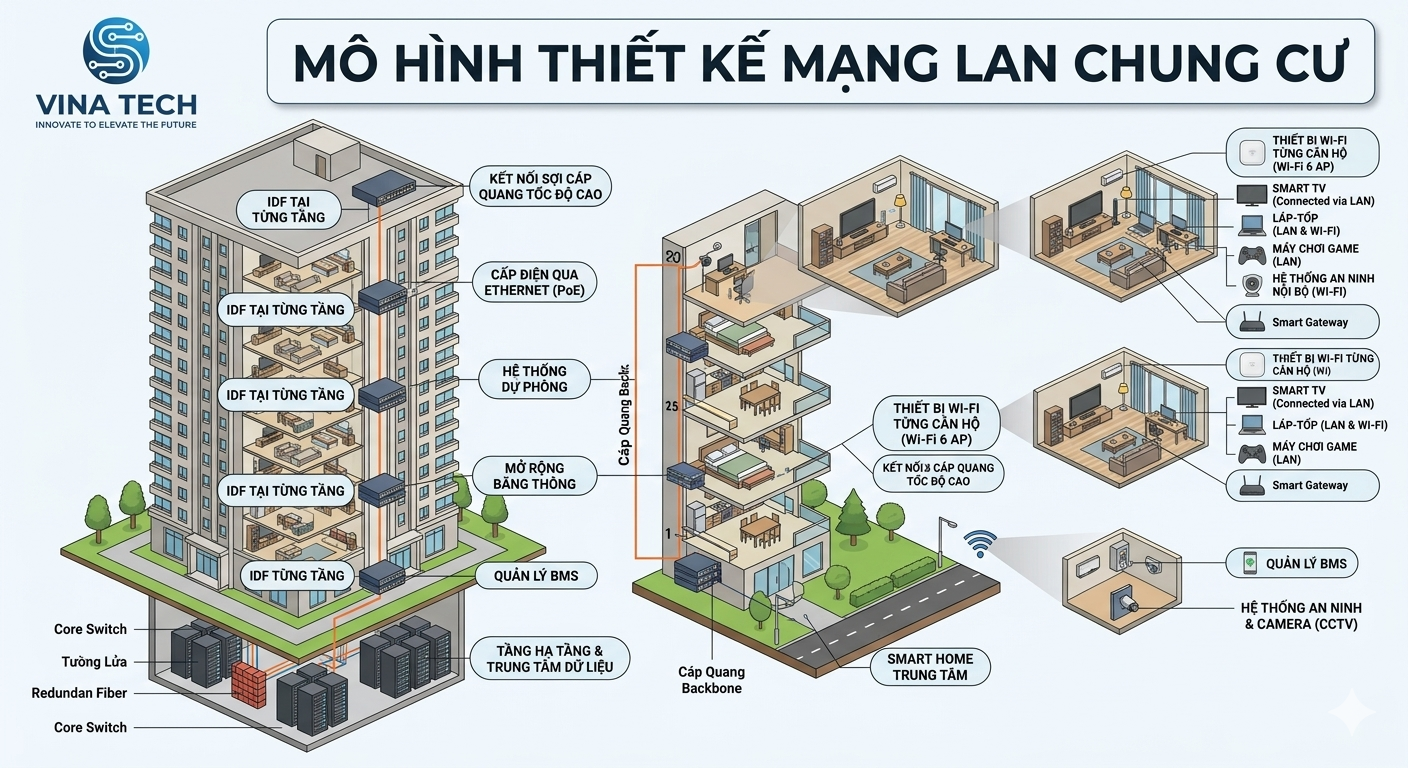

2. Mô hình mạng 3 lớp trong chung cư

Một trong những mô hình phổ biến và hiệu quả khi thiết kế mạng LAN cho chung cư là mô hình 3 lớp, gồm Core Layer, Distribution Layer và Access Layer.

Mô hình này giúp phân tách rõ vai trò của từng lớp mạng, tăng tính ổn định, dễ mở rộng và dễ quản trị.

2.1. Core Switch

Core Switch là thiết bị trung tâm của toàn bộ hệ thống mạng.

Vai trò chính của Core Switch là:

• Hội tụ toàn bộ lưu lượng từ các Distribution Switch.
• Định tuyến giữa các VLAN.
• Kết nối tới Firewall, Router, Server, NVR, hệ thống lưu trữ và phần mềm quản lý.
• Đảm bảo tốc độ truyền tải cao giữa các phân vùng mạng.
• Là điểm trung tâm để áp dụng các chính sách mạng quan trọng.

Trong các tòa nhà chung cư cao tầng, Core Switch không nên chỉ được lựa chọn theo số lượng cổng mà phải tính theo năng lực chuyển mạch, khả năng xử lý gói tin, số lượng VLAN, số lượng route, khả năng dự phòng nguồn, dự phòng quạt và khả năng mở rộng uplink.

Một số yêu cầu khuyến nghị đối với Core Switch:

• Hỗ trợ Layer 3.
• Có cổng uplink 10Gbps hoặc cao hơn.
• Hỗ trợ stacking hoặc virtual chassis.
• Hỗ trợ nguồn dự phòng.
• Hỗ trợ ACL, QoS, SNMP, Syslog.
• Hỗ trợ quản lý tập trung.
• Có khả năng mở rộng module quang.

Đối với các dự án quan trọng, nên triển khai 2 Core Switch chạy dự phòng để tránh tình trạng một thiết bị lỗi làm gián đoạn toàn bộ hệ thống mạng của tòa nhà.

2.2. Distribution Switch

Distribution Switch là lớp trung gian giữa Core Switch và Access Switch.

Trong chung cư, Distribution Switch thường được đặt tại các phòng IDF, phòng kỹ thuật tầng hoặc các khu vực tập trung thiết bị. Thiết bị này có nhiệm vụ gom lưu lượng từ nhiều Access Switch và truyền về Core Switch thông qua tuyến uplink quang.

Vai trò của Distribution Switch:

• Tập trung kết nối từ các Access Switch.
• Truyền tải dữ liệu về Core Switch.
• Thực hiện phân đoạn mạng theo khu vực.
• Hỗ trợ dự phòng uplink.
• Giảm tải trực tiếp cho Core Switch.
• Giúp khoanh vùng sự cố theo tầng hoặc theo block.

Đối với tòa nhà nhiều tầng, mỗi cụm tầng có thể bố trí một Distribution Switch. Ví dụ, một Distribution Switch có thể phục vụ 3 đến 5 tầng tùy theo mật độ thiết bị.

Trong các dự án nhỏ hơn, có thể bỏ qua lớp Distribution và kết nối Access Switch trực tiếp về Core Switch. Tuy nhiên với chung cư cao tầng, mô hình có Distribution sẽ giúp hệ thống rõ ràng hơn, dễ vận hành hơn và dễ mở rộng hơn.

2.3. Access Switch

Access Switch là lớp kết nối trực tiếp tới các thiết bị đầu cuối.

Các thiết bị thường kết nối vào Access Switch gồm:

• Camera IP.
• Access Point Wifi.
• Bộ điều khiển cửa.
• Intercom.
• Máy tính ban quản lý.
• Thiết bị BMS.
• Thiết bị IoT.
• Máy chấm công.
• Thiết bị bãi xe thông minh.

Access Switch trong hệ thống ELV thường cần hỗ trợ PoE hoặc PoE+ để cấp nguồn trực tiếp cho camera IP, Access Point Wifi và một số thiết bị kiểm soát ra vào.

Khi lựa chọn Access Switch cần tính toán kỹ:

• Số lượng cổng cần sử dụng.
• Công suất PoE tổng.
• Công suất PoE trên từng cổng.
• Số lượng uplink quang.
• Khả năng quản trị VLAN.
• Khả năng giám sát trạng thái thiết bị.
• Mức độ dự phòng cần thiết.

Một lỗi thường gặp trong thực tế là chọn switch đủ số cổng nhưng thiếu PoE Budget. Ví dụ, một switch 24 port PoE nhưng tổng công suất chỉ 250W sẽ không đủ nếu cấp nguồn cho nhiều camera hồng ngoại hoặc Access Point công suất cao.

3. Mô hình thực tế trong chung cư

Trong triển khai thực tế, hệ thống mạng LAN của chung cư thường được bố trí theo mô hình trung tâm và phân tán theo tầng.

3.1. Core đặt tại phòng kỹ thuật trung tâm

Core Switch thường được đặt tại phòng MDF, phòng server hoặc phòng điều hành trung tâm.

Tại đây sẽ tập trung các thiết bị quan trọng như:

• Core Switch.
• Firewall.
• Router.
• Máy chủ quản lý.
• NVR hoặc server lưu trữ camera.
• Hệ thống quản lý Access Control.
• Hệ thống quản lý Wifi.
• Hệ thống giám sát mạng.

Phòng kỹ thuật trung tâm cần được thiết kế đảm bảo các điều kiện:

• Có nguồn điện ổn định.
• Có UPS dự phòng.
• Có điều hòa làm mát.
• Có tiếp địa.
• Có kiểm soát ra vào.
• Có camera giám sát.
• Có tủ rack tiêu chuẩn.
• Có sơ đồ đấu nối rõ ràng.

Không nên đặt Core Switch tại vị trí tạm bợ, thiếu điều hòa hoặc dùng chung với khu vực có nhiều bụi, ẩm, rung động vì sẽ ảnh hưởng đến tuổi thọ thiết bị.

3.2. IDF bố trí theo từng tầng hoặc cụm tầng

IDF là điểm tập trung thiết bị mạng tại các tầng hoặc các khu vực kỹ thuật.

Tùy theo quy mô công trình, có thể thiết kế:

• Mỗi tầng một IDF.
• Hai đến ba tầng dùng chung một IDF.
• Một IDF cho từng block.
• Một IDF cho từng khu chức năng như hầm xe, sảnh, khu tiện ích.

Việc bố trí IDF cần đảm bảo chiều dài cáp đồng từ switch tới thiết bị đầu cuối không vượt quá giới hạn kỹ thuật, thông thường không quá 90m đối với tuyến cáp cố định.

IDF cần có:

• Tủ rack.
• Patch Panel.
• Switch Access hoặc Distribution.
• ODF quang nếu có uplink quang.
• Thanh nguồn PDU.
• Tiếp địa.
• Nhãn cáp rõ ràng.
• Sơ đồ kết nối.

Một IDF được tổ chức tốt sẽ giúp đội vận hành dễ kiểm tra, thay thế thiết bị và xử lý sự cố nhanh hơn.

3.3. Uplink quang giữa IDF và Core

Đối với chung cư cao tầng, uplink từ IDF về Core nên sử dụng cáp quang thay vì cáp đồng.

Lý do là:

• Cáp quang hỗ trợ khoảng cách xa.
• Băng thông lớn.
• Chống nhiễu tốt.
• Phù hợp cho trục đứng tòa nhà.
• Dễ nâng cấp từ 1Gbps lên 10Gbps hoặc cao hơn.

Thông thường, uplink quang nên thiết kế tối thiểu 2 tuyến hoặc 2 sợi dự phòng cho các khu vực quan trọng.

Với các khu vực có nhiều camera như hầm xe, sảnh, cổng ra vào hoặc khu thương mại, uplink nên dùng 10Gbps để tránh nghẽn băng thông.

Không nên gom quá nhiều camera độ phân giải cao vào một uplink 1Gbps nếu không tính toán lưu lượng trước.

4. Thiết kế VLAN cho hệ thống mạng chung cư

VLAN là một trong những thành phần quan trọng nhất khi thiết kế mạng LAN cho chung cư.

VLAN giúp phân tách các hệ thống khác nhau trên cùng một hạ tầng mạng vật lý. Nhờ đó, hệ thống vận hành ổn định hơn, bảo mật hơn và dễ quản lý hơn.

Nếu không chia VLAN, tất cả thiết bị sẽ nằm chung một mạng, dẫn đến nhiều rủi ro:

• Broadcast tăng cao.
• Khó kiểm soát truy cập.
• Camera có thể ảnh hưởng đến mạng Internet.
• Người dùng có thể truy cập nhầm vào hệ thống kỹ thuật.
• Khó khoanh vùng sự cố.
• Tăng nguy cơ mất an toàn thông tin.

4.1. VLAN Camera

VLAN Camera dùng riêng cho hệ thống camera IP.

Tất cả camera tại sảnh, hành lang, hầm xe, thang máy, cổng ra vào và khu vực công cộng nên được đưa vào VLAN này.

Mục tiêu:

• Tách lưu lượng video khỏi các hệ thống khác.
• Giảm nguy cơ camera bị truy cập trái phép.
• Dễ quản lý địa chỉ IP camera.
• Dễ kiểm soát băng thông.
• Dễ cấu hình ghi hình về NVR hoặc VMS.

VLAN Camera chỉ nên được phép giao tiếp với:

• NVR.
• VMS Server.
• Máy trạm giám sát.
• Thiết bị quản trị được phân quyền.

Không nên cho VLAN Camera truy cập Internet trực tiếp nếu không có nhu cầu bắt buộc.

4.2. VLAN BMS

VLAN BMS dành cho hệ thống quản lý tòa nhà và các thiết bị kỹ thuật như điều hòa, bơm, điện, thang máy, máy phát, cảm biến và các bộ điều khiển.

Đây là VLAN rất quan trọng vì liên quan trực tiếp đến vận hành kỹ thuật của tòa nhà.

VLAN BMS cần được kiểm soát truy cập chặt chẽ. Chỉ máy chủ BMS, máy trạm kỹ thuật và các thiết bị được phân quyền mới được phép giao tiếp với VLAN này.

4.3. VLAN Internet cư dân

VLAN Internet cư dân dùng cho dịch vụ truy cập Internet của cư dân hoặc khu vực công cộng.

VLAN này cần được tách biệt hoàn toàn với VLAN Camera, VLAN BMS và VLAN Ban quản lý.

Nguyên tắc quan trọng là người dùng Internet không được phép truy cập vào hệ thống kỹ thuật của tòa nhà.

Nếu triển khai Wifi cư dân hoặc Wifi khách, cần có cơ chế:

• Captive Portal.
• Giới hạn băng thông.
• Cô lập người dùng.
• Ghi log truy cập nếu có yêu cầu.
• Tách biệt với mạng quản trị.

4.4. VLAN Ban quản lý

VLAN Ban quản lý dành cho máy tính văn phòng, máy in, điện thoại IP và các thiết bị làm việc của Ban quản lý tòa nhà.

VLAN này có thể được cấp quyền truy cập một phần tới các hệ thống như:

• Camera Client.
• Phần mềm quản lý cư dân.
• Hệ thống bãi xe.
• Hệ thống Access Control.

Tuy nhiên quyền truy cập cần được phân quyền rõ ràng, tránh để toàn bộ máy tính văn phòng có thể truy cập trực tiếp vào thiết bị kỹ thuật.

4.5. VLAN Kỹ thuật

VLAN Kỹ thuật dành cho đội ngũ vận hành, kỹ sư bảo trì và thiết bị quản trị hệ thống.

Đây là VLAN có quyền truy cập cao hơn so với VLAN Ban quản lý.

VLAN Kỹ thuật thường được dùng để:

• Quản trị switch.
• Truy cập firewall.
• Cấu hình camera.
• Cấu hình Access Control.
• Quản lý server.
• Kiểm tra thiết bị mạng.

VLAN này cần có mật khẩu mạnh, giới hạn địa chỉ truy cập và ghi log đầy đủ.

5. Ví dụ phân hoạch VLAN cho chung cư

Một mô hình VLAN tham khảo có thể triển khai như sau:

Việc đặt số VLAN có thể thay đổi tùy theo tiêu chuẩn của từng chủ đầu tư, nhưng cần thống nhất ngay từ giai đoạn thiết kế để tránh nhầm lẫn trong quá trình triển khai và vận hành.

6. Kinh nghiệm thực tế khi thiết kế mạng LAN cho chung cư

Không dùng chung VLAN camera và Internet

Đây là lỗi rất phổ biến trong các công trình triển khai thiếu quy hoạch.

Camera IP tạo ra lưu lượng video liên tục, đặc biệt với camera độ phân giải 4MP, 5MP hoặc 8MP. Nếu dùng chung với mạng Internet cư dân hoặc mạng văn phòng, hệ thống dễ xảy ra nghẽn băng thông, tăng broadcast và khó kiểm soát truy cập.

Ngoài ra, camera là thiết bị nhạy cảm về an ninh. Nếu để chung mạng với người dùng Internet, nguy cơ bị dò quét, truy cập trái phép hoặc khai thác lỗ hổng sẽ cao hơn.

Luôn thiết kế dự phòng uplink

Các tuyến uplink từ IDF về Core là đường truyền xương sống của hệ thống. Nếu uplink bị lỗi, toàn bộ thiết bị tại tầng hoặc khu vực đó có thể mất kết nối.

Vì vậy, đối với các khu vực quan trọng như hầm xe, sảnh, phòng kỹ thuật và hệ thống camera an ninh, nên thiết kế uplink dự phòng.

Có thể triển khai:

• 2 đường uplink quang về Core.
• Link Aggregation để gộp băng thông.
• Spanning Tree hoặc cơ chế dự phòng tương đương.
• Ring topology cho một số hệ thống công nghiệp hoặc BMS.

Thiết kế khả năng mở rộng 30–50%

Một hệ thống mạng chung cư không nên thiết kế vừa đủ tại thời điểm bàn giao.

Trong thực tế vận hành, sau 1 đến 3 năm thường phát sinh thêm:

• Camera bổ sung.
• Access Point Wifi.
• Cửa kiểm soát mới.
• Thiết bị IoT.
• Màn hình quảng cáo.
• Hệ thống đo đếm thông minh.
• Nền tảng quản lý cư dân.

Do đó, khi thiết kế nên dự phòng tối thiểu 30% đến 50% về:

• Số cổng switch.
• Dung lượng tủ rack.
• Số core cáp quang.
• Dung lượng uplink.
• Không gian địa chỉ IP.
• PoE Budget.
• Dung lượng nguồn UPS.

Tính toán băng thông camera ngay từ đầu

Camera là hệ thống tiêu tốn băng thông lớn nhất trong mạng ELV.

Khi thiết kế cần tính theo:

• Số lượng camera.
• Độ phân giải.
• Chuẩn nén H.264 hoặc H.265.
• Số khung hình mỗi giây.
• Chế độ ghi hình liên tục hay theo sự kiện.
• Lưu lượng từ camera về NVR.
• Lưu lượng xem trực tiếp từ máy trạm.

Nếu không tính toán, uplink từ tầng về Core có thể bị quá tải, gây hiện tượng giật hình, mất khung hình hoặc mất kết nối camera.

Quản lý địa chỉ IP theo khu vực

Địa chỉ IP nên được quy hoạch rõ ràng theo hệ thống và khu vực.

Ví dụ:

• Camera tầng 1 dùng dải IP riêng.
• Camera tầng hầm dùng dải IP riêng.
• Access Control dùng dải IP riêng.
• BMS dùng dải IP riêng.
• Server và NVR dùng dải IP riêng.

Việc quy hoạch IP tốt giúp đội vận hành dễ nhận biết thiết bị, dễ xử lý sự cố và tránh trùng địa chỉ IP.

Chuẩn hóa cách đặt tên thiết bị

Tên thiết bị nên thể hiện rõ vị trí và chức năng.

Ví dụ:

• SW-IDF-T05-01: Switch IDF tầng 5.
• CAM-B1-PARK-012: Camera hầm B1 khu vực đỗ xe.
• AP-Lobby-01: Access Point sảnh chính.
• ACS-TowerA-Lift-01: Thiết bị Access Control thang máy tòa A.

Cách đặt tên thống nhất giúp vận hành chuyên nghiệp hơn và giảm nhầm lẫn khi xử lý sự cố.

Thiết kế hệ thống mạng LAN cho chung cư không chỉ là lựa chọn switch và kéo cáp mạng. Đây là quá trình thiết kế một hạ tầng truyền dẫn ổn định, an toàn và có khả năng mở rộng cho toàn bộ hệ thống điện nhẹ của tòa nhà.

Một kiến trúc mạng tốt cần có Core Network mạnh, phân lớp rõ ràng, uplink quang đủ băng thông, VLAN được quy hoạch chặt chẽ và khả năng dự phòng cho các tuyến quan trọng.

Với kinh nghiệm triển khai thực tế, VinaSTech khuyến nghị các chủ đầu tư nên thiết kế hệ thống mạng LAN ngay từ giai đoạn đầu của dự án, đồng bộ với hệ thống camera, Access Control, BMS và các nền tảng Smart Building. Điều này giúp giảm chi phí cải tạo, nâng cao tính ổn định và tạo nền tảng công nghệ bền vững cho toàn bộ tòa nhà.

The post Thiết kế hệ thống mạng LAN cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

• Vận hành, quản trị và giám sát hệ thống tường lửa (Firewall) của các hãng: Fortinet FortiGate, Palo Alto, Sophos.

• Cấu hình chính sách bảo mật, phân quyền truy cập, kiểm soát kết nối mạng.

• Theo dõi, phân tích log, phát hiện và xử lý các sự cố liên quan đến an ninh mạng.

• Triển khai, tối ưu và nâng cấp hệ thống firewall để đáp ứng nhu cầu vận hành.

• Tham gia xây dựng và thực thi các quy trình, quy định về an toàn thông tin.

• Phối hợp với các bộ phận IT khác trong việc điều tra, khắc phục sự cố bảo mật.

Yêu cầu công việc:

• Tốt nghiệp CNTT hoặc các ngành liên quan.

• Có kinh nghiệm trực tiếp vận hành FortiGate (Fortinet), ưu tiên thêm kinh nghiệm với Palo Alto, Sophos.

• Nắm vững kiến thức về mạng, bảo mật (TCP/IP, VPN, IDS/IPS, NAT, Routing…).

• Ưu tiên ứng viên có chứng chỉ bảo mật (Fortinet NSE, Palo Alto PCNSA/PCNSE, Sophos Certified Engineer, CEH, Security+…).

• Tư duy phân tích tốt, cẩn thận, trách nhiệm cao.

Quyền lợi:

• Lương cạnh tranh, thưởng theo năng lực & hiệu quả công việc.

• Cơ hội tham gia các dự án an ninh mạng lớn, được đào tạo nâng cao.

• Hỗ trợ thi chứng chỉ bảo mật quốc tế.

• Môi trường làm việc chuyên nghiệp, trẻ trung, năng động.

• Đầy đủ chế độ BHXH, BHYT, BHTN theo quy định.

Địa điểm làm việc: 19 Duy Tân, Dịch Vọng Hậu, Cầu Giấy
Thời gian làm việc: 8:00 – 17:30, nghỉ thứ 7 & CN

The post Tuyển dụng IT Security – Firewall Operation appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

• Quản trị, vận hành và tối ưu hệ thống mạng LAN/WAN, Wi-Fi.

• Cấu hình, quản lý và xử lý sự cố trên thiết bị mạng: Cisco, Allied Telesis, Huawei.

• Đảm bảo tính ổn định, bảo mật và hiệu năng cho hệ thống mạng doanh nghiệp.

• Tham gia triển khai, nâng cấp và tích hợp các dự án hạ tầng mạng.

• Phối hợp với các bộ phận IT khác trong việc giám sát, khắc phục sự cố.

Yêu cầu:

• Tốt nghiệp CNTT hoặc các ngành liên quan.

• Hiểu biết vững về hệ thống mạng và các giao thức TCP/IP, VLAN, Routing, Switching.

• Có chứng chỉ CCNA (bắt buộc).

• Ưu tiên ứng viên có kinh nghiệm với thiết bị Cisco, Allied Telesis, Huawei.

• Kỹ năng phân tích, xử lý sự cố tốt, tinh thần trách nhiệm cao.

• Ưu tiên ứng viên có chứng chỉ CCNA

Quyền lợi:

• Mức lương cạnh tranh, thưởng theo năng lực & hiệu quả công việc.

• Cơ hội đào tạo nâng cao, hỗ trợ thi chứng chỉ quốc tế (CCNP, CCIE).

• Môi trường làm việc chuyên nghiệp, được tham gia dự án lớn.

• Đầy đủ chế độ BHXH, BHYT, BHTN theo quy định.

Địa điểm làm việc: 19 Duy Tân, Dịch Vọng Hậu, Cầu Giấy, Hà Nội
Ứng viên vui lòng gửi CV về: sang.nguyen@vinastech.vn

The post Tuyển dụng: IT Network Engineer appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

• Quản trị, vận hành Domain Controller, quản lý user, group policy.

• Hỗ trợ người dùng nội bộ (Helpdesk): cài đặt phần mềm, xử lý sự cố máy tính, máy in, email, mạng.

• Quản lý, vận hành hệ thống CCTV (camera giám sát) và các thiết bị văn phòng CNTT.

• Theo dõi, khắc phục sự cố hạ tầng mạng, server, thiết bị lưu trữ.

• Hỗ trợ triển khai, tích hợp và quản lý các ứng dụng nội bộ.

• Đảm bảo an toàn thông tin, an ninh hệ thống.

Yêu cầu:

• Tốt nghiệp chuyên ngành CNTT hoặc liên quan.

• Có kiến thức/kinh nghiệm về Domain Controller, CCTV, Helpdesk.

• Hiểu biết cơ bản về mạng, server, bảo mật.

• Chủ động, trách nhiệm, sẵn sàng hỗ trợ người dùng.

• Ưu tiên có chứng chỉ MCSA

Quyền lợi:

• Lương thưởng cạnh tranh, thỏa thuận theo năng lực.

• Cơ hội tham gia các dự án hạ tầng và hệ thống mới.

• Môi trường làm việc trẻ trung, năng động, chuyên nghiệp.

• Đầy đủ chế độ theo luật lao động.

Địa điểm làm việc: 19 Duy Tân, Dịch Vọng Hậu, Cầu Giấy, Hà Nội
???? Gửi CV về: sang.nguyen@vinastech.vn

The post Tuyển dụng IT Support (SL: 3) appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Nền tảng Hạ tầng Hợp nhất và Hiệu quả

Trọng tâm của giải pháp là thay thế kiến trúc 3-tầng (máy chủ, mạng, lưu trữ riêng biệt) phức tạp, kém hiệu quả và chi phí cao bằng một mô hình hợp nhất ảo hóa HCI/UCI, đơn giản và mạnh mẽ hơn và tiết kiệm chi phí.

Nền tảng Tính toán và Ảo hóa Siêu hội tụ (UCI)

Chúng tôi kết hợp sức mạnh của máy chủ Dell PowerEdge và nền tảng ảo hóa VergeOS để tạo ra một lớp hạ tầng tính toán và ảo hóa duy nhất, hiệu suất cao và dễ quản lý.

• Máy chủ Dell PowerEdge (R760/R660): Cung cấp nền tảng phần cứng mạnh mẽ, đáng tin cậy và an toàn cho các tải công việc y tế quan trọng như HIS, EMR và đặc biệt là PACS – vốn đòi hỏi khả năng xử lý và lưu trữ dữ liệu hình ảnh lớn. Các máy chủ thế hệ mới của Dell được trang bị bộ xử lý Intel® Xeon® Scalable, bộ nhớ DDR5 tốc độ cao và các tùy chọn lưu trữ NVMe cực nhanh, đảm bảo hiệu năng vượt trội cho mọi ứng dụng. Kiến trúc Phục hồi Không gian mạng (Cyber Resilient Architecture) tích hợp sẵn giúp bảo vệ hệ thống từ cấp độ phần cứng.
• Nền tảng VergeOS Ultraconverged Infrastructure (UCI): VergeOS là một bước tiến vượt bậc so với ảo hóa truyền thống và các giải pháp siêu hội tụ thế hệ đầu. VergeOS là một nền tảng phần mềm duy nhất tích hợp chặt chẽ ảo hóa, lưu trữ và mạng vào một mã nguồn thống nhất.
  • Loại bỏ sự phức tạp: Thay vì quản lý nhiều sản phẩm riêng biệt (vSphere, vSAN, NSX), bệnh viện chỉ cần quản lý một hệ thống duy nhất, giúp giảm chi phí vận hành và yêu cầu về nhân sự.
  • Hiệu quả vượt trội: Kiến trúc tích hợp giúp loại bỏ các “nút thắt cổ chai” về hiệu năng, cho phép chạy nhiều máy ảo hơn trên cùng một phần cứng hoặc kéo dài vòng đời của các máy chủ hiện có, tiết kiệm chi phí đầu tư.
  • Virtual Data Centers (VDCs): Cho phép tạo ra các “trung tâm dữ liệu ảo” hoàn toàn cô lập cho từng khoa phòng (Tim mạch, Chẩn đoán hình ảnh…), từng môi trường (Production, Test/Dev) hoặc từng bệnh viện chi nhánh theo khu vực. Đây là công cụ lý tưởng để tăng cường bảo mật, phân quyền và đảm bảo tuân thủ các quy định về dữ liệu.

Lợi ích chính của nền tảng hợp nhất:

• Giảm Tổng chi phí sở hữu (TCO): Tiết kiệm chi phí bản quyền phần mềm và đầu tư phần cứng nhờ hiệu suất cao hơn.
• Đơn giản hóa quản lý: Quản trị toàn bộ hạ tầng từ một giao diện duy nhất.
• Linh hoạt tối đa: Dễ dàng mở rộng bằng cách thêm máy chủ mới, kể cả khác cấu hình, mà không gián đoạn hệ thống.

Pháo đài Bảo vệ Dữ liệu Chống Ransomware

Dữ liệu y tế là tài sản vô giá và là mục tiêu hàng đầu của tội phạm mạng. Giải pháp này xây dựng chiến lược bảo vệ dữ liệu đa lớp, kết hợp sự thông minh của Commvault và kiến trúc kiên cố của ExaGrid.

Sao lưu Thông minh với Commvault

Commvault đóng vai trò là bộ não điều khiển toàn bộ hoạt động sao lưu và phục hồi, được thiết kế chuyên biệt cho môi trường y tế.

• Bảo vệ Toàn diện: Hỗ trợ sao lưu toàn bộ tải công việc từ máy ảo VergeOS, cơ sở dữ liệu, đến các hệ thống EHR chuyên dụng.
• Chống Ransomware Chủ động: Cung cấp bản sao lưu bất biến, khả năng phát hiện hành vi bất thường và cô lập mối đe dọa kịp thời.
• Phục hồi Nhanh chóng: Khả năng khôi phục hệ thống về trạng thái gần nhất chỉ với vài cú nhấp chuột, giảm thiểu thời gian gián đoạn.

Lưu trữ Sao lưu Phân tầng với ExaGrid

ExaGrid là thiết bị lưu trữ sao lưu chuyên biệt với kiến trúc phân tầng độc đáo:

• Landing Zone (Vùng đệm Tốc độ cao): Lưu bản sao lưu gần nhất ở định dạng gốc, cho phép phục hồi dữ liệu hoặc khởi động lại máy ảo trong vài phút.
• Repository Tier (Tầng Lưu trữ Dài hạn): Lưu dữ liệu cũ đã chống trùng lặp và được cách ly vật lý (air-gapped). Kể cả khi hệ thống chính bị xâm nhập, các bản sao lưu vẫn an toàn tuyệt đối.

Sức mạnh Cộng hưởng: Tối ưu hóa Chi phí Lưu trữ

Kết hợp Commvault và ExaGrid tạo nên khả năng chống trùng lặp kép:

• Tỷ lệ chống trùng lặp lên tới 15:1: Cao hơn gấp 3 lần so với một giải pháp đơn lẻ.
• Giảm 3 lần chi phí lưu trữ: Giúp tiết kiệm thiết bị phần cứng và băng thông WAN cho DR site.

An ninh, Tuân thủ và Hiệu quả Đầu tư

Giải pháp không chỉ giải quyết bài toán kỹ thuật mà còn mang lại giá trị chiến lược lâu dài cho bệnh viện.

Đảm bảo An ninh và Tuân thủ Toàn diện

• Tuân thủ Nghị định 102/2025/NĐ-CP:
  • Virtual Data Centers của VergeOS cho phép cô lập dữ liệu và kiểm soát truy cập theo khoa phòng hoặc mục đích sử dụng.
  • Bản sao lưu bất biến và kiến trúc air-gapped đảm bảo tính toàn vẹn và bảo vệ dữ liệu y tế số trước các cuộc tấn công.
• Đáp ứng tiêu chuẩn quốc tế như HIPAA:
  • Giải pháp bảo mật đa lớp: mã hóa dữ liệu, kiểm soát vai trò (RBAC), nhật ký kiểm toán, tăng độ tin cậy với bệnh nhân và đối tác.

Lợi ích Vận hành và Hiệu quả Đầu tư

• Nâng cao chất lượng chăm sóc: Hệ thống hiệu suất cao giúp truy cập dữ liệu nhanh chóng, hỗ trợ chẩn đoán chính xác.
• Tối ưu vận hành: Đơn giản hóa quản lý, tự động hóa quy trình, giảm thời gian gián đoạn.
• Lợi tức đầu tư (ROI) hấp dẫn: Giảm chi phí bản quyền, lưu trữ, kéo dài vòng đời phần cứng hiện tại.

Kết luận

Việc triển khai giải pháp tích hợp giữa Dell, VergeOS, Commvault và ExaGrid sẽ giúp bệnh viện xây dựng một hạ tầng CNTT hiện đại, an toàn, hiệu quả và linh hoạt. Đây là một bước đi chiến lược để vượt qua các thách thức hiện tại và đón đầu tương lai y tế thông minh, chuyển đổi CNTT từ trung tâm chi phí thành động lực đổi mới và phát triển.

The post Giải pháp hạ tầng hiện đại hóa CNTT cho Bệnh viện appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Với mô hình Lakehouse, các tổ chức có thể lưu trữ mọi loại dữ liệu và triển khai mọi hình thức phân tích cũng như học máy (ML) trong một môi trường mở.

Cụ thể, kiến trúc Lakehouse mang lại những lợi ích sau cho các tổ chức trong lĩnh vực chăm sóc sức khỏe và khoa học đời sống:

1. Tổ chức toàn bộ dữ liệu y tế ở quy mô lớn

Trung tâm của nền tảng Databricks Lakehouse là Delta Lake – một lớp quản lý dữ liệu mã nguồn mở, cung cấp độ tin cậy và hiệu năng cao cho Data Lake. Khác với kho dữ liệu truyền thống (Data Warehouse), Delta Lake hỗ trợ mọi loại dữ liệu có cấu trúc và phi cấu trúc.

Để việc tiếp nhận dữ liệu y tế trở nên dễ dàng, Databricks đã xây dựng các đầu nối chuyên biệt cho các loại dữ liệu đặc thù như hồ sơ bệnh án điện tử (EMR) và dữ liệu gen (genomics). Các đầu nối này đi kèm với mô hình dữ liệu theo tiêu chuẩn ngành, tích hợp trong các gói triển khai nhanh (solution accelerators).

Ngoài ra, Delta Lake còn có tối ưu hóa tích hợp sẵn như lưu đệm dữ liệu (caching) và lập chỉ mục (indexing) giúp tăng tốc đáng kể quá trình xử lý dữ liệu. Nhờ những khả năng này, các nhóm có thể tập trung toàn bộ dữ liệu thô tại một nơi duy nhất, sau đó tinh chỉnh để tạo ra cái nhìn toàn diện về sức khỏe bệnh nhân

2. Thúc đẩy phân tích và AI cho bệnh nhân

Khi tất cả dữ liệu được tập trung trong kiến trúc Lakehouse, các nhóm có thể dễ dàng xây dựng hệ thống phân tích bệnh nhân mạnh mẽ và các mô hình dự đoán ngay trên nguồn dữ liệu đó.

Để mở rộng khả năng này, Databricks cung cấp không gian làm việc cộng tác (collaborative workspace) với đầy đủ công cụ phân tích và AI, hỗ trợ nhiều ngôn ngữ lập trình như SQL, R, Python và Scala. Điều này giúp các nhóm người dùng đa dạng – từ nhà khoa học dữ liệu, kỹ sư đến chuyên gia tin học lâm sàng – có thể phối hợp để phân tích, mô hình hóa và trực quan hóa dữ liệu y tế một cách hiệu quả.

3. Cung cấp thông tin bệnh nhân theo thời gian thực

Lakehouse cung cấp kiến trúc thống nhất cho dữ liệu thời gian thực (streaming) và dữ liệu theo lô (batch) – không cần duy trì hai kiến trúc riêng biệt hoặc lo ngại về độ tin cậy.

Khi triển khai trên nền tảng Databricks, các tổ chức tiếp cận được với nền tảng đám mây gốc (cloud-native) có khả năng tự động mở rộng theo khối lượng công việc. Điều này cho phép tiếp nhận dữ liệu thời gian thực và kết hợp với hàng petabyte dữ liệu lịch sử, để tạo ra thông tin chuyên sâu gần như theo thời gian thực ở quy mô toàn dân số.

4. Đảm bảo chất lượng dữ liệu và tuân thủ quy định

Để giải quyết vấn đề độ tin cậy của dữ liệu (data veracity), kiến trúc Lakehouse tích hợp những khả năng mà Data Lake truyền thống còn thiếu như:

• Cưỡng chế lược đồ (schema enforcement)
• Theo dõi lịch sử và kiểm toán (auditing, versioning)
• Kiểm soát truy cập chi tiết (fine-grained access control)

Một lợi ích quan trọng của Lakehouse là khả năng thực hiện cả phân tích và học máy (ML) trên cùng một nguồn dữ liệu tin cậy.

Ngoài ra, Databricks còn cung cấp các chức năng theo dõi và quản lý mô hình ML, giúp các nhóm tái tạo kết quả dễ dàng trên nhiều môi trường và hỗ trợ tuân thủ các tiêu chuẩn pháp lý. Tất cả những khả năng này được cung cấp trong một môi trường phân tích tuân thủ HIPAA (chuẩn bảo mật y tế Hoa Kỳ).

Lakehouse là kiến trúc tối ưu nhất để quản lý dữ liệu chăm sóc sức khỏe và khoa học đời sống.

Khi kết hợp kiến trúc này với năng lực của nền tảng Databricks, các tổ chức có thể triển khai hàng loạt ứng dụng quan trọng, từ nghiên cứu phát triển thuốc đến chương trình quản lý bệnh mãn tính.

The post Tối ưu hóa khai thác dữ liệu y tế với Lakehouse appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.
